Замена фурнитуры пластиковых окон

Зачем нужна замена фурнитуры окон? Каких видов она бывает? И даже где она находится, знают не многие. Давайте разберем, что такое фурнитура, какие компоненты в себя включает и где она находится.

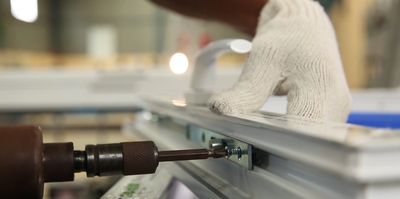

Замена фурнитуры

Фурнитура устанавливается на все современные окна: пластиковые, деревянные и алюминиевые. На современных оконных конструкциях из пвх, она состоит из множества элементов, которые работают, как единое целое и обеспечивают закрытие, открытие и откидывание створки. Фурнитура состоит из основного запора, угловых переключателей, ножничных кронштейнах (ножницах), среднего запора, петлевой группы, ответных планок и многих других частей которые мы постараемся описать ниже.

Большая часть этих элементов соединяются между собой по периметру створки, на них расположены подвижные запорные цапфы, при повороте ручки окна в закрытое состояние, заходят за ответные планки на раме окна, чтобы обеспечить равномерный прижим.


Состав фурнитуры

Основной запор

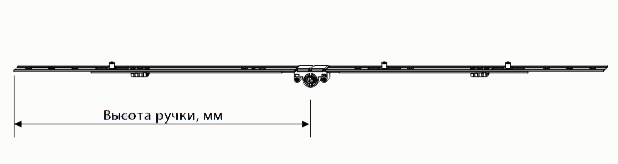

Основной запор.

Одна из наиболее важных частей фурнитуры, он передает движение остальным частям фурнитуры, расположенным на створке. Штифт оконной ручки вставляется в основной запор и при повороте ручки осуществляется перемещение замков (цапф). Основные запоры бывают поворотные и поворотно-откидными, также они разделяются по положению ручки на створке. Обычно, ручка окна располагается посередине, для этого используют запор с фиксированным положением ручки. Если створки длинные, например на балконе, то расположение ручки по середине не удобно для использования (придется поднимать руки вверх, вставать на цыпочки и т.д.), тогда используют запор с переменным положением и опускают ручку ниже середины.


Угловые переключатели

Угловой переключатель.

Угловой переключатель.

Соединяются с основным запором и передают движение фурнитуры через угол следующим частям фурнитуры. Он состоит из нескольких, гибких и тонких стальных пластин не соединенных друг с другом, которые находятся в коробе (обойме) изогнутом под 90 градусов, пластины соединены с тягами и передают движение цапфам.


Петлевая группа

Петля верхяя.

Петля нижняя.

«Нижняя петля на раме» - крепится снизу рамы на определенном расстоянии на три или четыре самореза, имеет регулировку по горизонтали, в некоторых марках фурнитуры имеет и вертикальную регулировку. «Нижняя петля на створке» - устанавливается внизу створки с помощью шаблона (как и все петли), она имеет регулировочный винт для регулировки по вертикали, и регулировочный винт на прижим (не во всех марках). Эта петля служит для установки створки на штифт нижней петли на раме. «Верхняя петля на раме» - прикручивается сверху рамы и служит для крепления к верней петле на створке, если створка поворотная. Если створка поворотно-откидная, то к ножницам. В том и в другом случае она крепится через штифт. «Верхняя петля на створке» - крепится к створке окна, у нее с торца находится регулировочный винт, он регулирует расстояние створки относительно верней петли.


Ножничный кронштейн или ножницы

Ножничный кронштейн.

- состоит из двух частей, ножницы на створке и ножницы на раме. Ножницы на сворке бывают разных размеров в зависимости от ширины створки, и устанавливается между двумя угловыми переключателями. На них устанавливаются ножницы на раме и крепятся к верней петле через штифт.

При большом разнообразии фурнитурных систем принцип работы их одинаков. Но между собой части различных фурнитур соединить не получится за исключение некоторых марок. Например, при поломке основного запора Roto, не получится поставить запор другого производителя, так как соединительные шлицы имеют различную геометрию. При наличии слесарных навыков и инструмента соединить их конечно можно, но сколько продержится это соединение сказать сложно. И при отсутствии сломанной детали определенной марки стоит менять фурнитуру полностью, чтобы избежать «халтуры». Чтобы избежать поломок следует смазывать фурнитуру как рекомендует производитель, обычно это два раза в год и она прослужит вам долгие годы.
